Омеднённый сварочный материал в виде прутка / проволоки для сварки соединений с хорошими механическими свойствами, низколегированной, закаленной и впоследствии отпущенной сталью.
Температурный режим при работе:
до 600°С
Области применения:
Сварка термообрабатываемых, закаленных и отпущенных сталей, а также труб, стойких к щелочному охрупчиванию, при рабочих температурах до 600°C.
Свариваемые материалы:
1.7386 X12CrMo9-1
1.7389 GX12CrMo10-1
Стандарты:
| Материал № | EN 12070 | AWS SFA-5.28 | AWS SFA-5.9 |
|---|
| 1.7388 | G CrMo 9 Si | ER 80 S-B8 | ER 505 |
Химический состав наплавленного металла шва (типичные значения, %):
| C | Si | Mn | Cr | Mo | Ni | Cu |
|---|
| 0,07 | 0,3 | 0,5 | 9,0 | 1,0 | 0,2 | 0,1 |
Механические свойства наплавленного металла шва (типичные значения):
Временное
сопротивление на разрыв Rm Н/мм2 | Предел текучести Rp0,2 Н/мм2 | Относительное
удлинение А5% | Ударная вязкость ISO -V Дж при t= 20°C | Вид термообработки | Режим термообработки |
|---|
| 730 | 610 | 19 | 70 | Отжиг | T=30 мин; t=720°C. |
| 730 | 600 | 25 | 110 | Закалка Отпуск | T=30 мин; t=930°C
затем
T=30 мин; t=720°C |

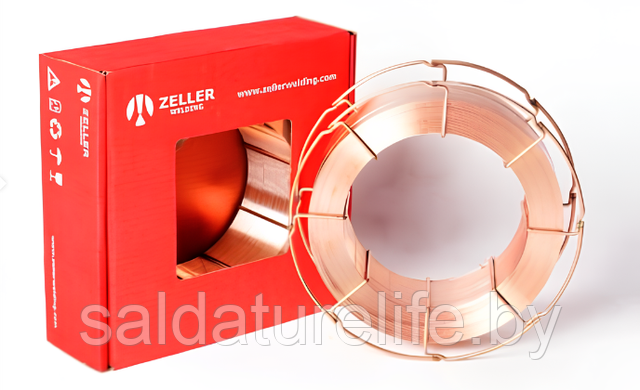

| Форма выпуска | Проволока |
| Название материала | ZELLER S-CrMo 9 |
| Газы согласно EN 439 посмотреть стандарт | M2, M3, C1 |
| Род и полярность тока | = |
| Диаметр | мм | 0,8 | 1,0 | 1,2 | 1,6 |
| Значения силы тока | (A) min | 80 | 120 | 180 | 250 |
| (A) max | 130 | 190 | 250 | 320 |
| Тип и вес упаковки | Катушка B300, 15 кг |
ZELLER S-CrMo 9.pdf
