264 руб./кг

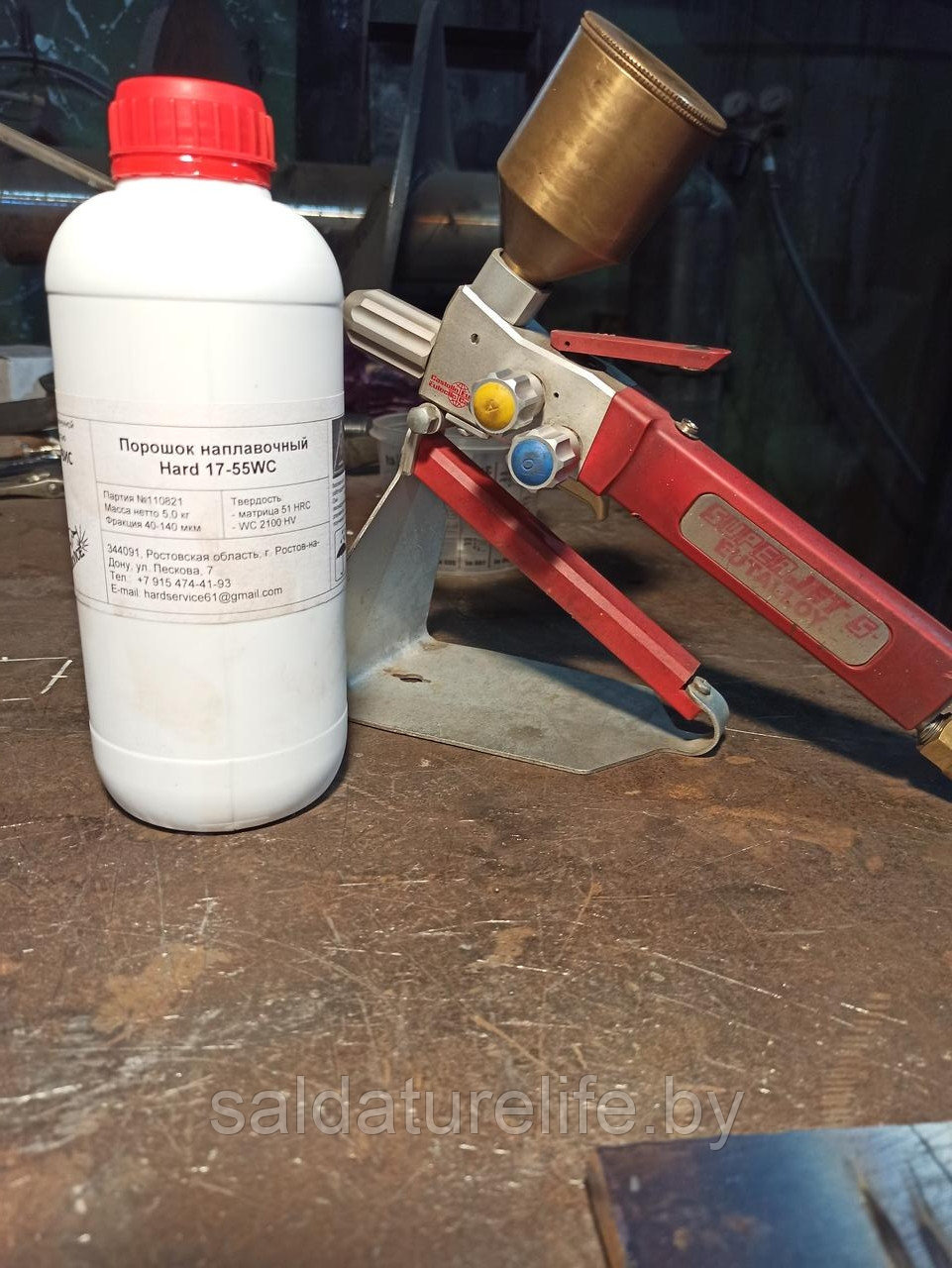

Порошок Hard 17 – 55%WC на основе NiCrSiFeB с содержанием карбида вольфрама предназначен для газо-термической порошковой наплавки газовыми горелками SuperJet Eutalloy S. Наплавка возможна на стали и чугуны. Покрытия получаемые после наплавки данного порошка имеют исключительные износостойкие характеристики в средах абразива, коррозии, эрозии, удара, трения, термических нагрузок, давления. Покрытие имеет гладкую поверхность и деталь можно ставить в работу без последующей механической обработки.
Технические данные:
Хим. состав: NiCrFeSiB + WC55%
Твердость:
· Матрица: 57-60 HRC
· WC – 1900 HV
Грануламетрия:
· Матрица…..20-100 мкм;
· WC…………60-140 мкм.
Форма гранул сферичная.
Распыление в инертном газе.
Температура экспл. » 700°С
Применение.
Буровой инструмент:
· армирование долот PDC на этапе производства или реставрации,
· наплавка лопастей калибраторов,
· армирование инструмента КРС, производство или ремонт.
Шнеки центрифуг систем очистки бурового раствора, шнеки экструзионные, лопатки смесителей, лопасти вентиляторов в пневмо-абразивных средах и т.д.
Процедура наплавки.
Деталь перед наплавкой должна быть активирована
a) дробеметной обработкой. Дробь стальная, чугунная, колотая. Фракция не менее 1,2 мм.
b) Шлифмашинка, абразивный круг корунд.
Для достижения равномерных износостойких характеристик наплавленного слоя контейнер с порошком необходимо встряхивать не менее 1 минуты для равномерного перемешивания матрицы с частицами WC.
Вид пламени |
Восстановительное |
Подогрев |
250°С (не допускать появления окалины) |
Рекомендуемая толщина покрытия |
3 мм |
Страна производства: РФ.
Артикул |
Упаковка |
HARD1755WC05 |
5 кг |
